漏どれんホースの接続工事（1）
接続工事をされる方へ
■
この商品の性能、機能を十分に発揮させるために、正しい接続工事が必要です。
■
この説明書に記載されていない方法で工事された場合、また付属部品を使用せずに工事された場合、事故や故障が生じても責任を負いかねます。
梱包製品（以下の１セット品を確認して下さい）
1. 断熱フレキシブルホース（ストレート、エルボ共内部構造共通）… |
1本 |
2. ホースバンド 20Ａ・25Ａ共通………………………………………… |
2個 |
3. 漏どれんテープ（漏水検知テープ）（260（mm）×13（mm））… |
2枚 |
4. 漏どれんフック（全ネジボルトに取付けるホース支持部品）……… |
1個 |
5. 機器側継手部断熱材（1000（mm）×３０（mm）×6（mm）厚） |
2本 |
1.漏どれんホース接続工事の実際
※ ホースの材質上、寒冷時の環境では若干硬くなりますので、無理な力を
加えたり急な曲げをしてホースを破損させない様ご注意下さい。
1．ホースバンドの装着
ゴム継手のホースバンド溝中央にホースバンドを装着します。
（図1※ホースバンドの締付けねじ部は必ず上側として下さい。）
2．仮止め作業
イ、エアコンのドレン口及び配管側接続口に、本品のゴム継手を
最後まで（30mm）押し込みます。
※ 配管側の接続は45度以上上部より接続して下さい。
ロ、機器から断熱フレキシブルホースを立ち上げる際は、空調機
メーカーの取扱説明書を参照し、機械の能力以上立上げない
様に注意して下さい。

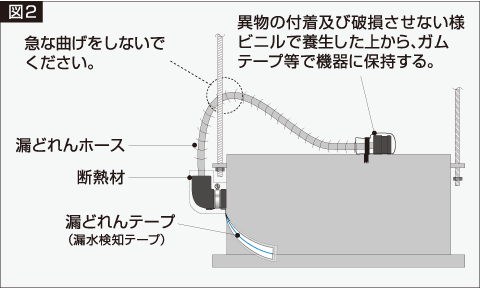

※ 機器側のみを先に取り付けた後、しばらく放置する
場合は（図２）の様な固定方法で十分に養生して下さい。
ハ、断熱フレキシブルホースの反発力が伝わらないよう、漏どれん
フックにて１箇所以上全ネジボルトに支持して下さい。
※ 収り等の理由で漏どれんフックが使えない場合は、ホースを
１箇所以上支持して下さい。
支持箇所は配管側接続口より上部として下さい。
※ 番線・インシュロック等は不可。
ニ、断熱フレキシブルホースの最小曲げ半径は150mm以上にて
施工して下さい。
※ 継手の接続部からすぐに断熱フレキシブルホースを曲げて配
管しないで下さい。
3．本締め作業
イ、漏どれんテープを（図３）ゴム継手部下側（バンド内）に青線
を下にして（目視出来る様）取り付けて下さい。
ロ、ホースバンドのねじ部をドライバーで、バンドの先端がトルク
管理用の目印（小判形穴）に掛かるまで締め付けて下さい。
（図３※目印が隠れない様に）
